上一期帶大家了解了石墨冷凝器和石墨冷卻器的區別，這次為大家詳細介紹下石墨冷凝器的內部結構和該類石墨設備的優缺點。

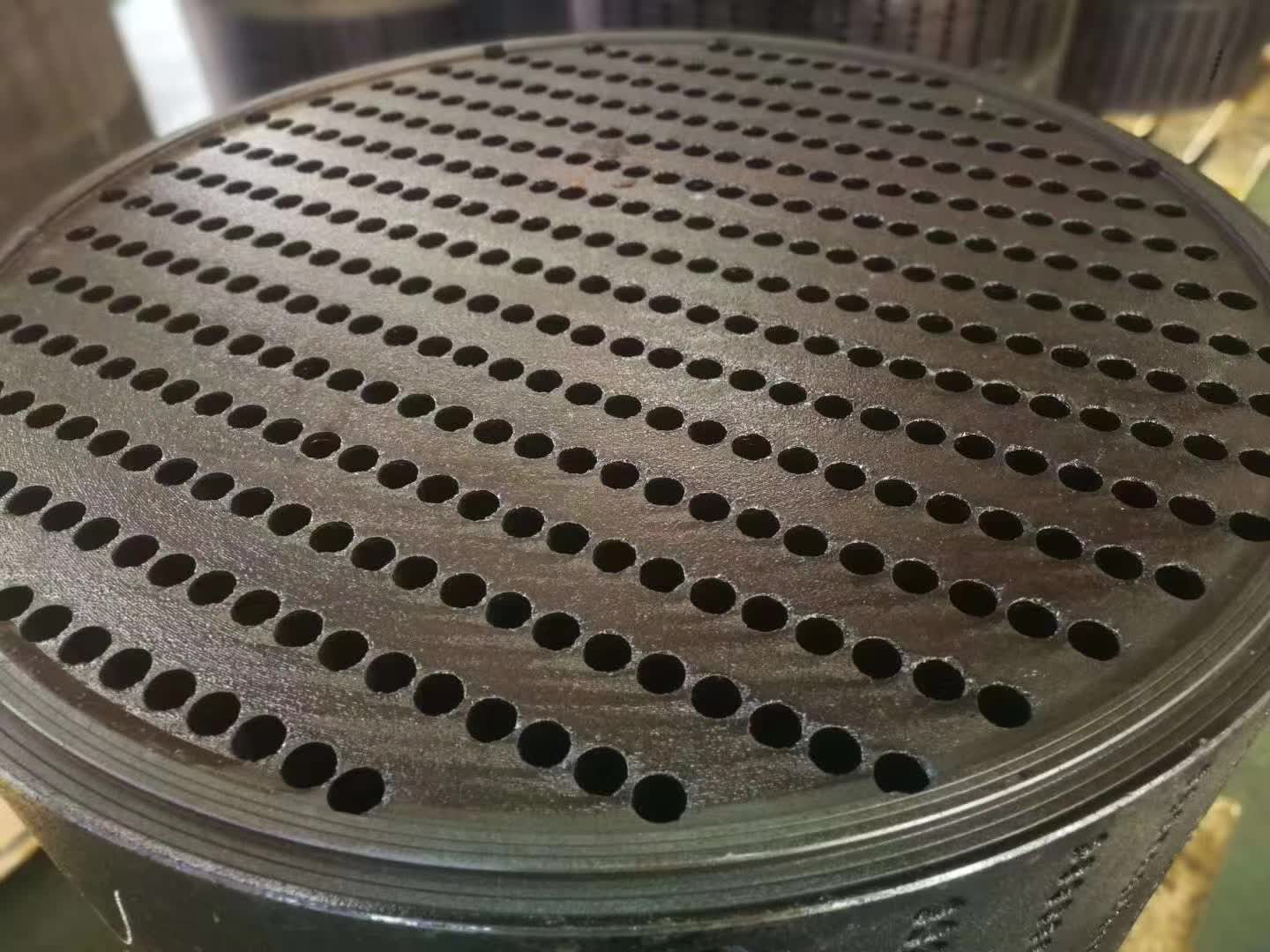

石墨冷凝器是石墨熱交換器也就是石墨換熱器廠家的主打產品，根據使用氣體介質來做冷凝處理這一特殊工況需要研發設計而成的新型石墨換熱設備。新型石墨冷凝器內部結構式由兩大類的區分，一類是列管式石墨冷凝器，也稱作管式石墨冷凝器，主要是通過壓縮石墨管來進行換熱，腐蝕性介質管內，冷卻介質在管外，內部結構的碳鋼防腐筒體和封頭；另一類是圓塊孔式石墨冷凝器，也稱作塊孔式石墨冷凝器，使用的是經過數控化設計來做的十字孔橫孔縱孔來雙向導熱傳熱；下圖為

根據實際工況需要，石墨冷凝器生產廠家會在設備的下部安裝氣液分離器，以此來保證氣液介質的冷凝，達到熱導出系數符合工況需要的目的。

兩類優缺點對比來說，列管式石墨冷凝器采用的石墨單管可更換，維修方便，圓塊孔式石墨冷凝器價格由于其自身生產造價成本較高，單就設備質量和使用期限來說，后期的維護實用性價比要高很多。
